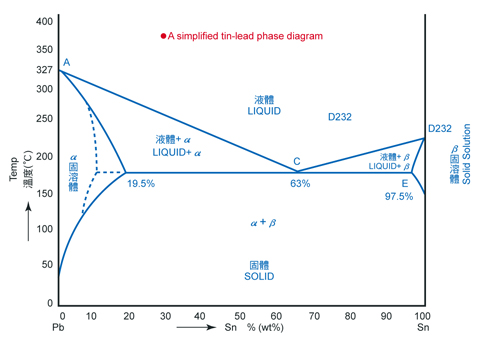

銲錫狀態圖及適用溫度
如下圖所示,錫鉛合金自Sn19.5%起至97.5%,有均一不變的固相線即 BCE線 (183.3℃) ,ABC及CDE皆為半熔融狀域,
而ABD曲線則表示液相線。固相線液相線兩線會合點,C點是為共晶點。其時,錫鉛含量為63 / 37。換言之,當銲錫之錫
鉛含量為錫 63% 鉛 37% 時,可自液體狀直接變為固體狀或自固體狀直接轉變液狀,而不經半熔融狀。其他成份之銲錫,
則均在 183.3℃ 至ACD液相線中間形成半熔融狀。
液相線溶點並非適至ACD液相線中間形成半熔融狀。液相線溶點並非適當的銲錫溫度,通常之適用溫度約高於銲錫之液相
線溫度55℃~85℃。
|
